| उत्पत्ति के प्लेस: | निंगबो चीन (मुख्यभूमि) |
| ब्रांड नाम: | FLUIDAC or OEM |
| प्रमाणन: | ISO9001 |
| मॉडल संख्या: | MHW2-20D |
| न्यूनतम आदेश मात्रा: | 5PCS |
|---|---|
| पैकेजिंग विवरण: | बक्से, डिब्बों, लकड़ी के मामले, पैलेट |
| प्रसव के समय: | भुगतान या जमा प्राप्त करने के 20 दिनों के भीतर |
| भुगतान शर्तें: | टीटी एडवांस / 30% जमा, 70% कॉपी बिल ऑफ लैडिंग, वेस्टर्न यूनियन, पेपैल द्वारा |
| आपूर्ति की क्षमता: | प्रति माह 1000PCS |
| छिद्र का आकार: | 20 मिमी ~ 50 मिमी | मोशन पैटर्न: | दोहरी भूमिका |
|---|---|---|---|
| कार्य माध्यम: | वायु | आपरेटिंग दबाव: | 0.15~0.7MPa |
| परिवेश और द्रव तापमान: | -10 ℃ ~ + 60 ℃ | स्नेहन: | आवश्यक नहीं |
| repeatability: | ± 0.2 मिमी | पोर्ट आकार: | एम5*0.8/आरसी1/8" |
| हाई लाइट: | MHW सीरीज डबल एक्टिंग सिलेंडर,एयर फिंगर ग्रिपर सिलेंडर,कोणीय रैक पिनियन सिलेंडर |
||

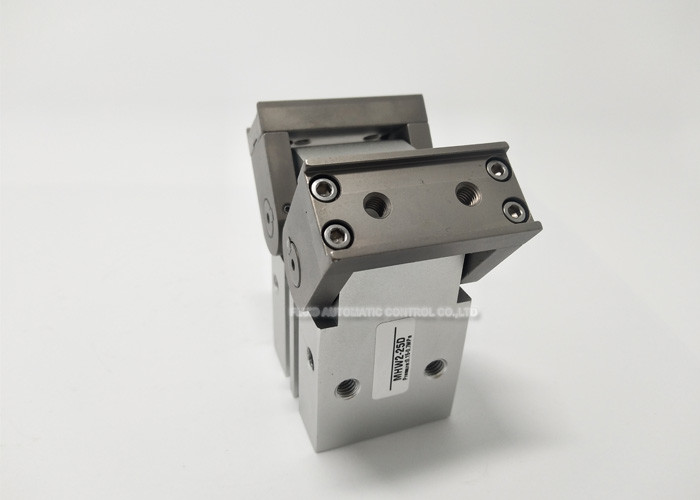

MHW सीरीज एंगुलर रैक और पिनियन टाइप एयर फिंगर ग्रिपर डबल एक्टिंग सिलेंडर
जल्दी से विवरण:
कोड भेजने का आदेश:
| एमएचडब्ल्यू | 2 | 20 | डी | 1 |
| श्रृंखला कोड: रैक एंड पिनियन टाइप एयर एंगुलर ग्रिपर |
उंगली मात्रा: 2: 2PCS |
सिलेंडर के छेद: 20 मिमी ~ 50 मिमी |
प्रक्रिया का प्रकार: डी: डबल-एक्टिंग |
उंगली का प्रकार: रिक्त: फ्लैट प्रकार (मानक) 1: समकोण प्रकार (टैप किया हुआ माउंटिंग) |
विशिष्टता:
| बोर (मिमी) | 20 | 25 | 32 | 40 | 50 |
| कार्य माध्यम | हवा | ||||
| आपरेटिंग दबाव | 0.15~0.7MPa | ||||
| परिवेश और द्रव तापमान | -10 ℃ ~ + 60 ℃ | ||||
| repeatability | ± 0.2 मिमी | ||||
| अधिकतम ऑपरेटिंग आवृत्ति | 60c.pm | 30c.pm | |||
| मोशन पैटर्न | दोहरी भूमिका | ||||
| स्नेहन | की जरूरत नहीं है | ||||
| पोर्ट आकार | एम5*0.8 | आर सी1/8 | आर सी1/4 | ||
| उद्घाटन कोण (दोनों तरफ) | ||
| छिद्र का आकार (मिमी) |
उद्घाटन कोण (दोनों तरफ) | |
| प्रारंभिक | समापन | |
| 20 | 180° | -5° |
| 25 | -6° | |
| 32 | -5° | |
| 40 | -5° | |
| 50 | -4 डिग्री | |
आयाम:
| बोर (मिमी) | ए | बी | सी | डी | इ | एफ | जी | एच | मैं | जे | क | ली | एमए | एमबी | एम सी | मोहम्मद | पी | एन | हे | क्यू | वी | यू | यू | एक्स | वू | आर | एस | टी |
| 20 | 60 | 45 | 35 | 23 | 2 | 18 | 23 | 7 | 27 | 36 | 12 | 16 | एम5*0.8 | एम 4 * 0.7 | एम5*0.8 | 26 | 26 | 36 | 20 | 17 | 21 गहराई 3 | 18 | 41 | 20 | 9 | 12 | ||
| 25 | 69 | 51 | 40 | 27 | 2 | 24 | 27 | 8 | 34 | 45 | 17 | 21 | एम6*1 | एम5*0.8 | एम5*0.8 | 30 | 30 | 40 | 24 | 20 | φ26 गहराई 3 | 20 | 45 | 23 | 10 | 16 | ||
| 32 | 83.5 | 61.5 | 47 | 29 | 2 | 30 | 32 | 9 | 42 | 58 | 23 | 27 | एम6*1 | एम6*1 | आरसी1/8 | 45 | 30 | 45 | 24 | 21 | 34 गहराई 4 | 20 | 51 | 25 | 13 | 20 | ||
| 40 | 104.5 | 75.5 | 56.5 | 37.5 | 3 | 40 | 42 | 12 | 54 | 80 | 30 | 36 | एम 8 * 1.25 | एम 8 * 1.25 | आरसी1/8 | 60 | 36 | 56 | 30 | 27.5 | 42 गहराई 4 | 28 | 67 | 33.5 | 14 | 20 | ||
| 50 | 136 | 96 | 69 | 48 | 4 | 56 | 58 | 17 | 70 | 112 | 44 | 52 | एम 10 * 1.5 | एम 10 * 1.5 | आरसी1 / 4 | 80 | 40 | 66 | 40 | 36 | φ52 गहराई 5 | 38 | 85 | 44 | 16 | 30 | ||
वायवीय सिलेंडर, एयर सिलेंडर, गैस सिलेंडर, वायवीय ग्रिपर, एयर ग्रिपर, वायवीय उंगली
